單控開關接線圖是怎樣的？
單控開關是家庭中非常常見的開關控制器，通常一個開關控制一個電器或同時控制多個電器。根據開關上模塊的數量，單控開關可分為一聯單控開關、二聯單控開關、三聯單控開關、四聯單控開關等。
一聯單控開關有兩個接線柱，分別用于進線和出線。其他根據類別和產品結構不同，接線柱為奇數或偶數。下面，我們就以正泰開關的單控開關為例，為大家奉上單控開關接線圖，便于大家了解參考。
單控開關接線圖：

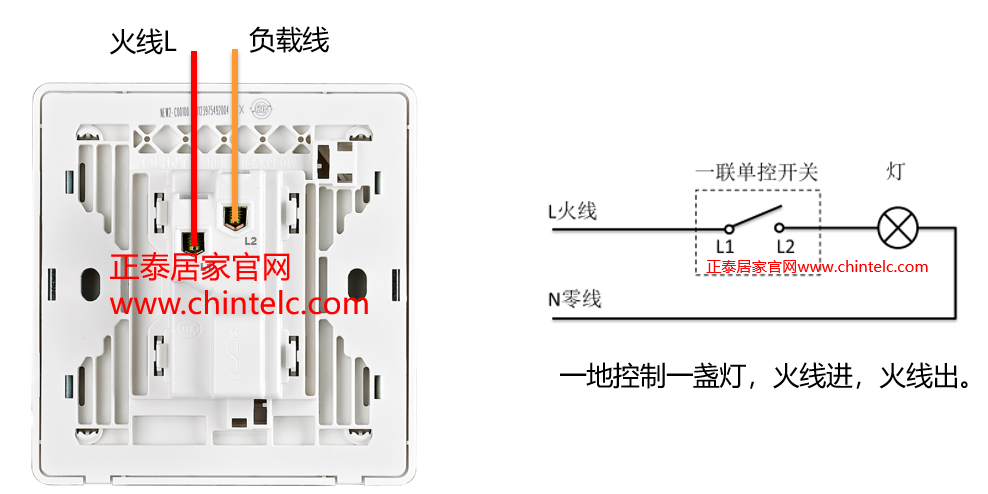

1.一聯單控開關

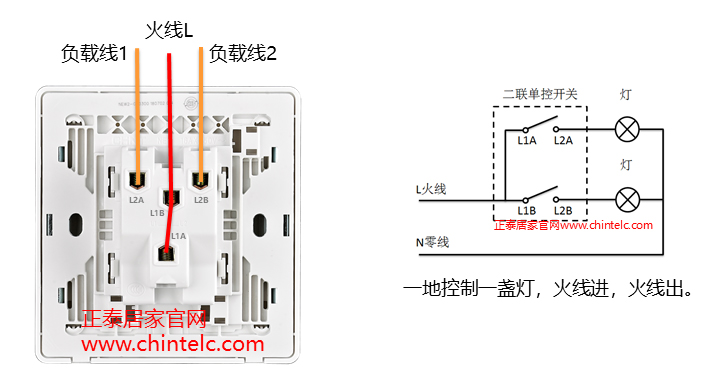

2.二聯單控開關

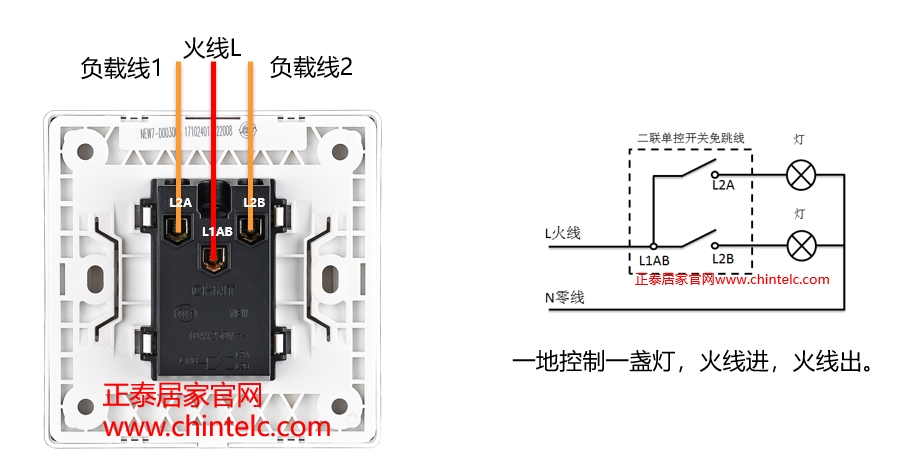

3.二聯單控開關（免跳線）

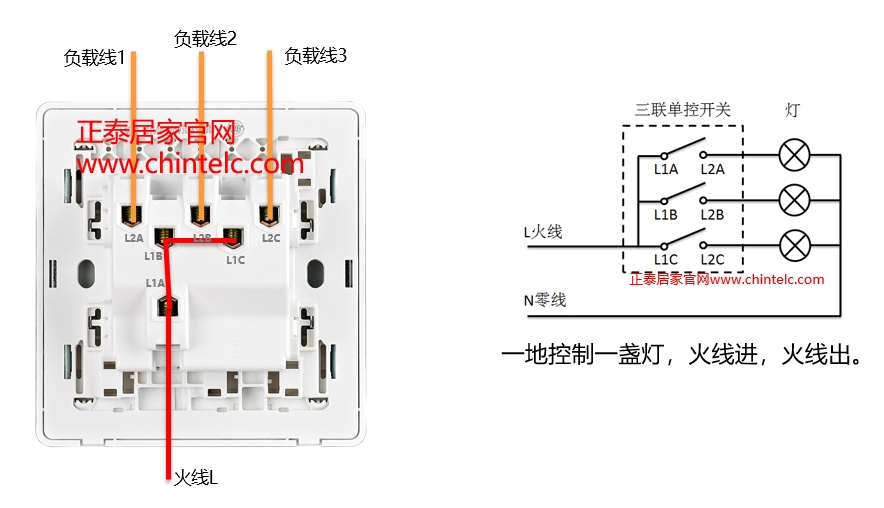

4.三聯單控開關

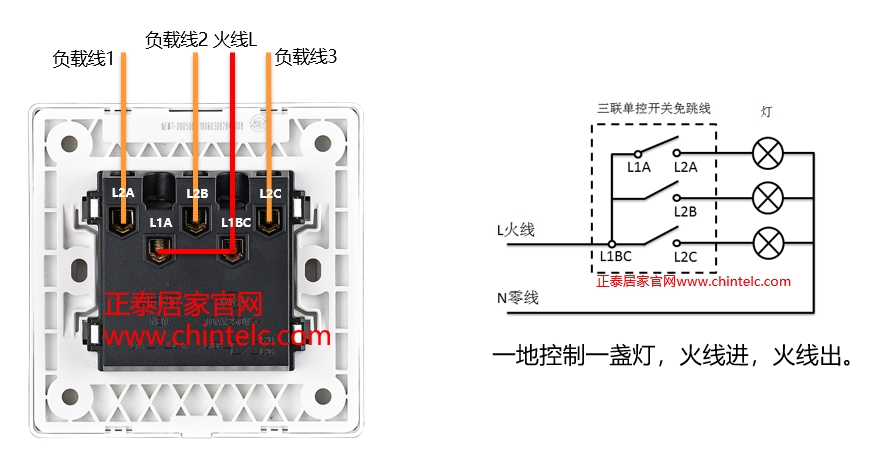

5.三聯單控開關（免跳線）

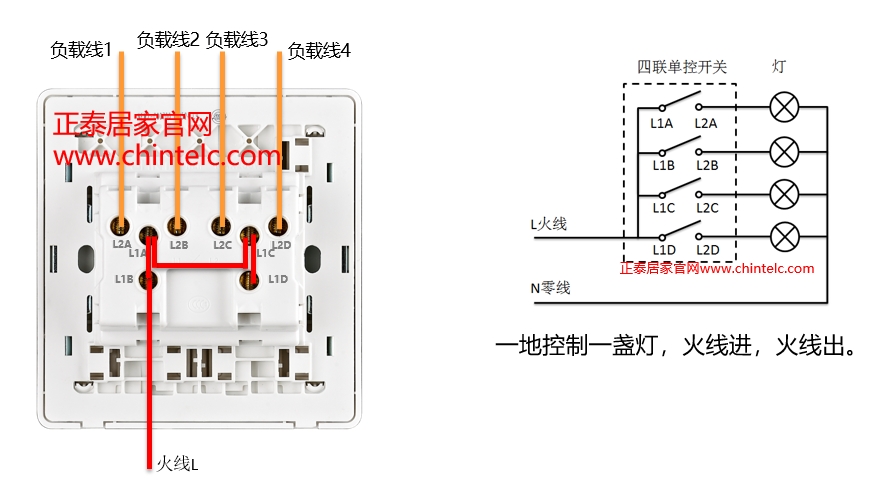

6.四聯單控開關

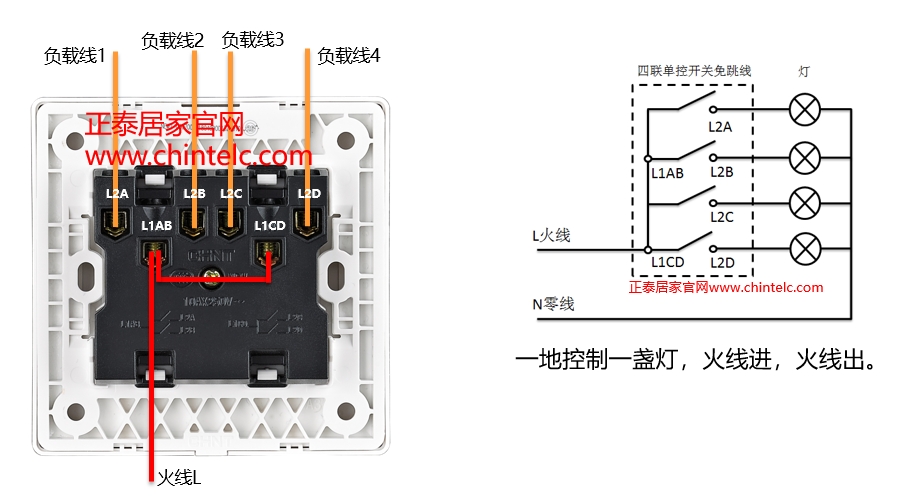

7.四聯單控開關（免跳線）
以上為大家展示的這些單控開關接線圖，幾乎涵蓋了家庭常用的單控開關類別。在實際接線操作中，還涉及到諸多細節，建議由專業電工根據實際情況開展相關工作。
本文鏈接：http://www.sxytdq.cn/share/detail_468.html
本文由正泰居家提供，文字內容僅供參考，詳情請咨詢專業技術人員。
