雙控開關接線圖是怎樣的？雙控開關怎么接線？
首先，我們來了解一下雙控開關。雙控開關，即一個開關同時帶有常開和常閉兩個觸點，在兩個地方搭配使用，可以分別控制同一盞燈具的開關狀態。比如對于臥室燈的控制，通常大門處和床頭附近會配套兩個雙控開關，這兩個都可以對臥室燈進行開啟和關閉。
接下來，我們以正泰開關為例，為大家展示常見的幾種雙控開關接線圖，方便大家進一步了解雙控開關。
雙控開關接線圖：

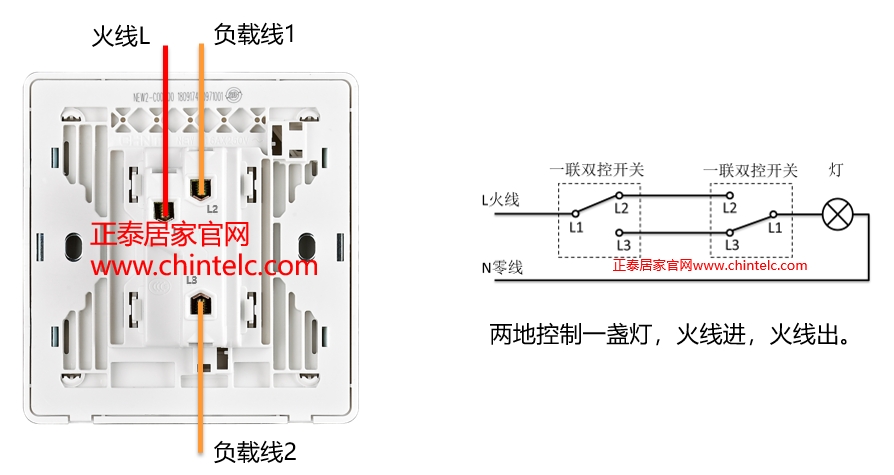

1.一聯雙控開關（86型）

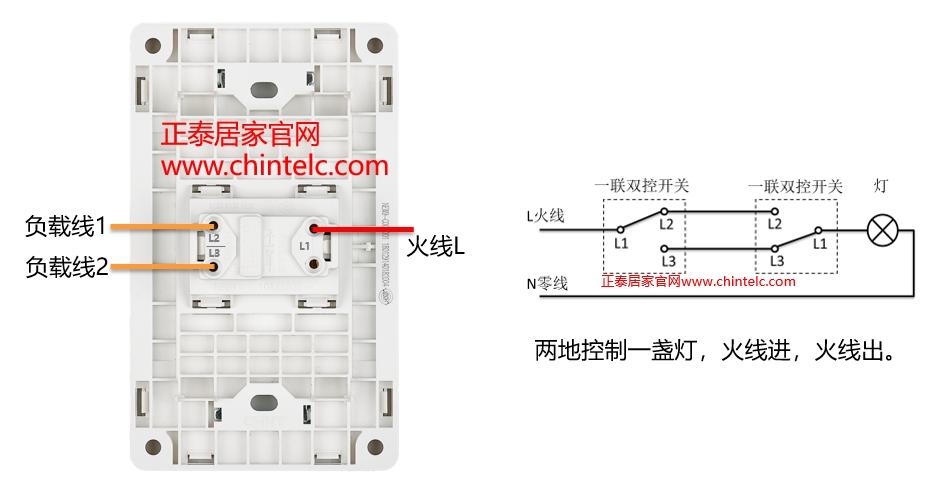

2.一聯雙控開關（120型）

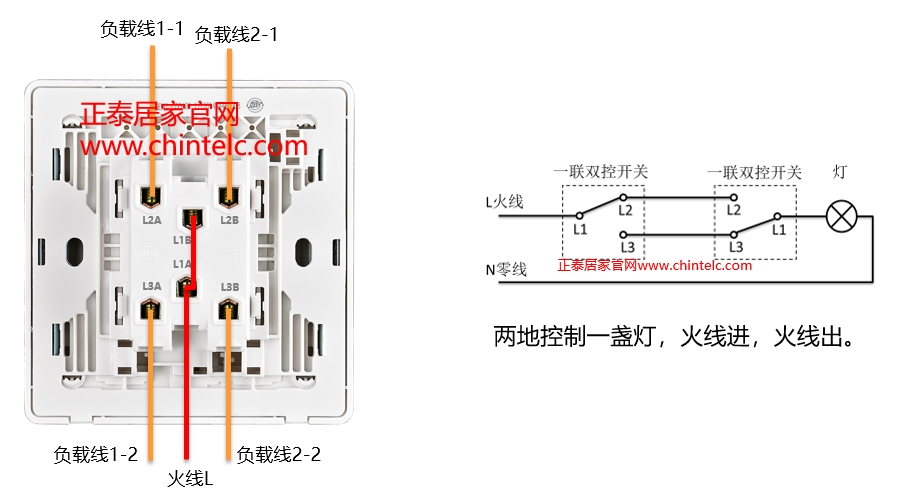

3.二聯雙控開關

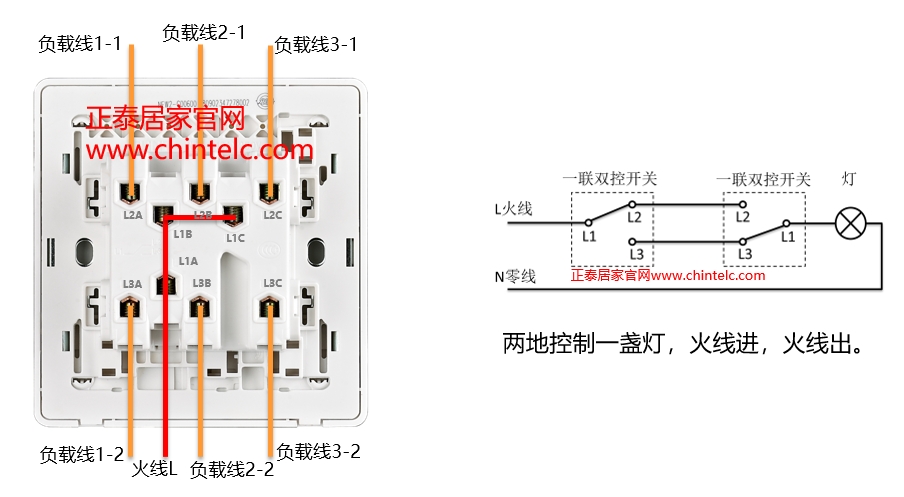

4.三聯雙控開關

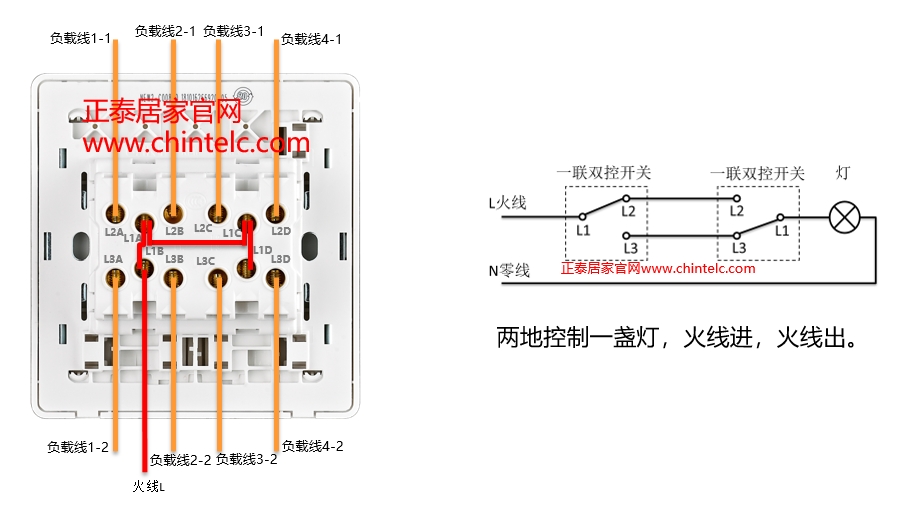

5.四聯雙控開關
以上列舉了多種雙控開關接線圖。供大家了解參考。需要注意：開關接線涉及到電路操作，建議由專業電工來開展相關工作。
本文鏈接：http://www.sxytdq.cn/share/detail_464.html
本文由正泰居家提供，文字內容僅供參考，詳情請咨詢專業技術人員。
