一開雙控開關，即兩個一開雙控開關，分別在兩地控制同一盞燈的關閉。在家中客廳、臥室以及樓梯、學校廣泛使用。那么一開雙控開關怎么接線？我們今天就以正泰開關為例，來分享一下一開雙控開關接線經驗。

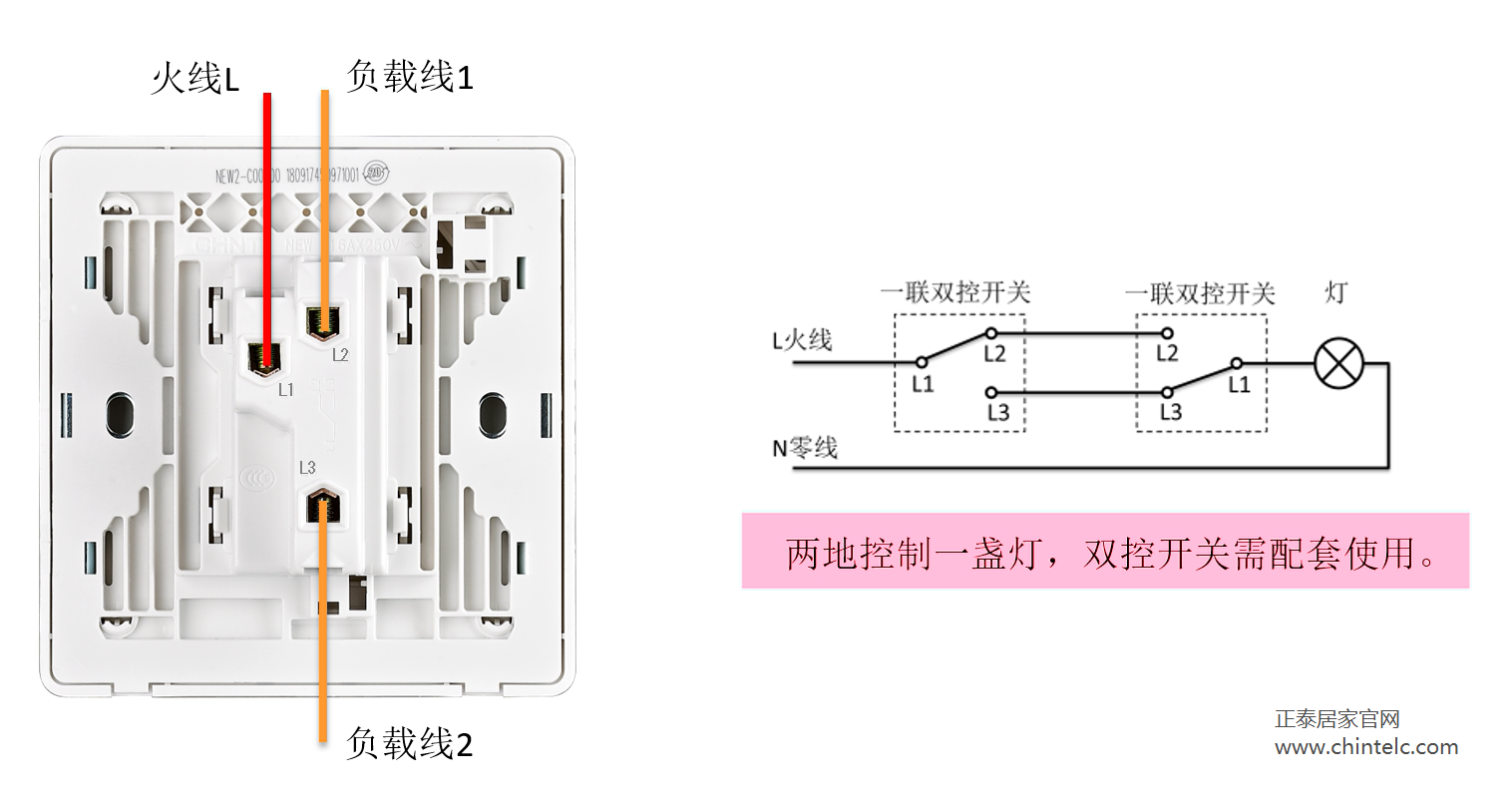

一開雙控開關怎么接線？一開雙控開關接線圖示如下：

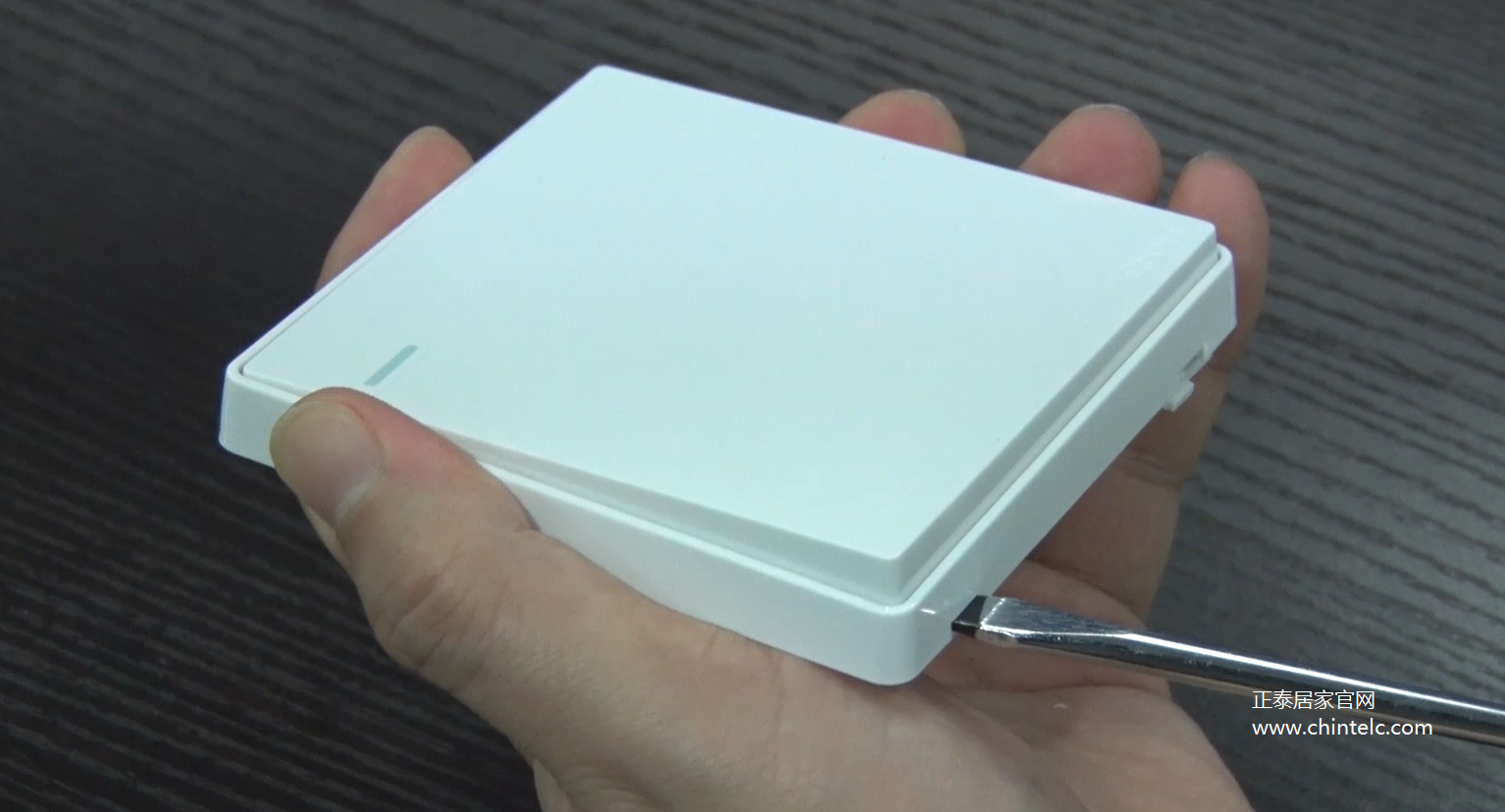

1.使用平口螺絲刀打開一開雙控開關的面板。

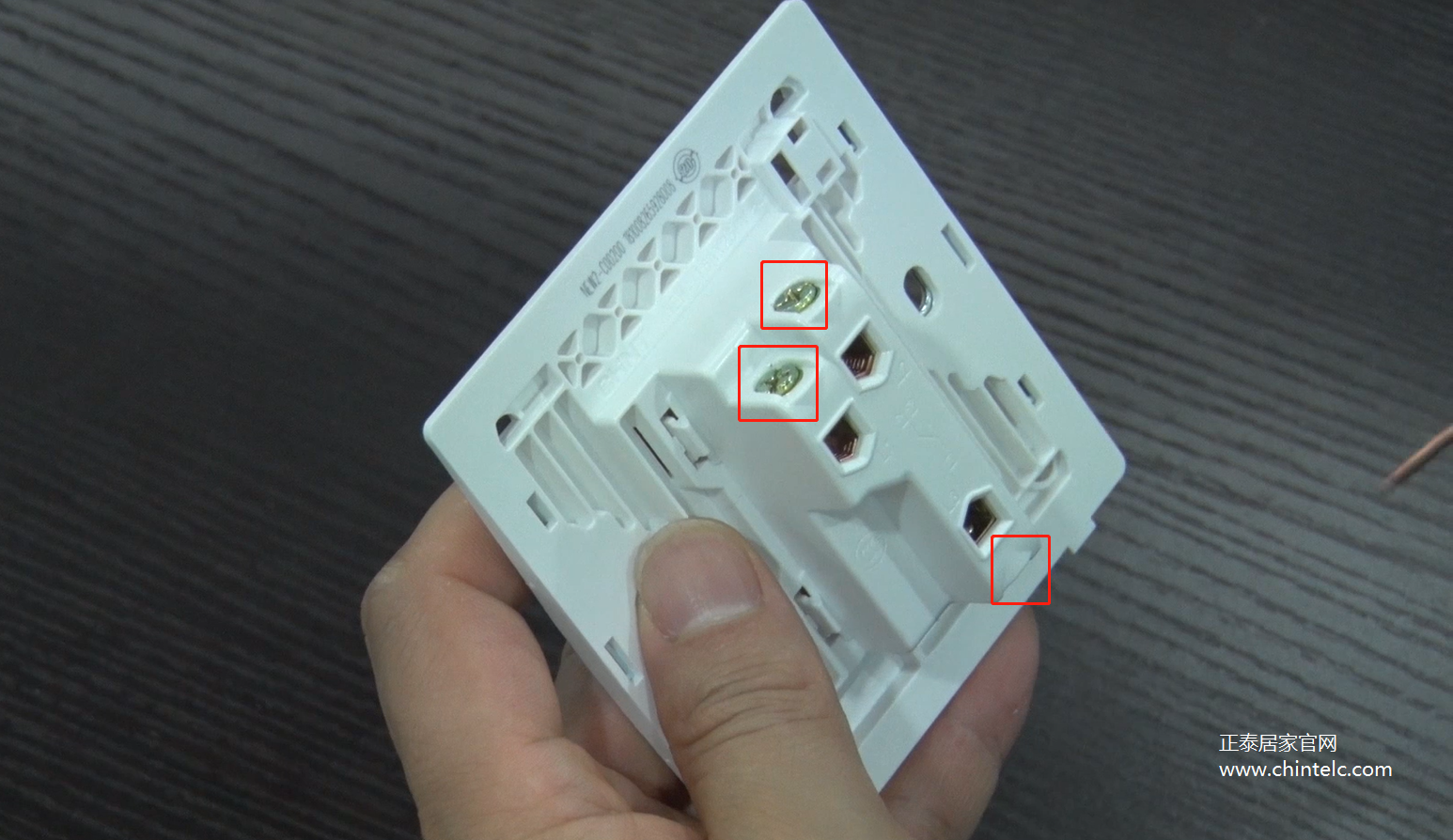

2.使用十字螺絲刀，將壓線螺絲擰松，滿足電線可以插入的要求。
3.使用老虎鉗，剝?nèi)ル娋€外皮，留出0.5厘米左右的銅芯長度。
4.火線插入L1口，擰緊螺絲固定；負載線1（另一端接另一個雙控開關）插入L2口，負載線2（另一端接另一個雙控開關）插入L3口，分別擰緊螺絲固定。

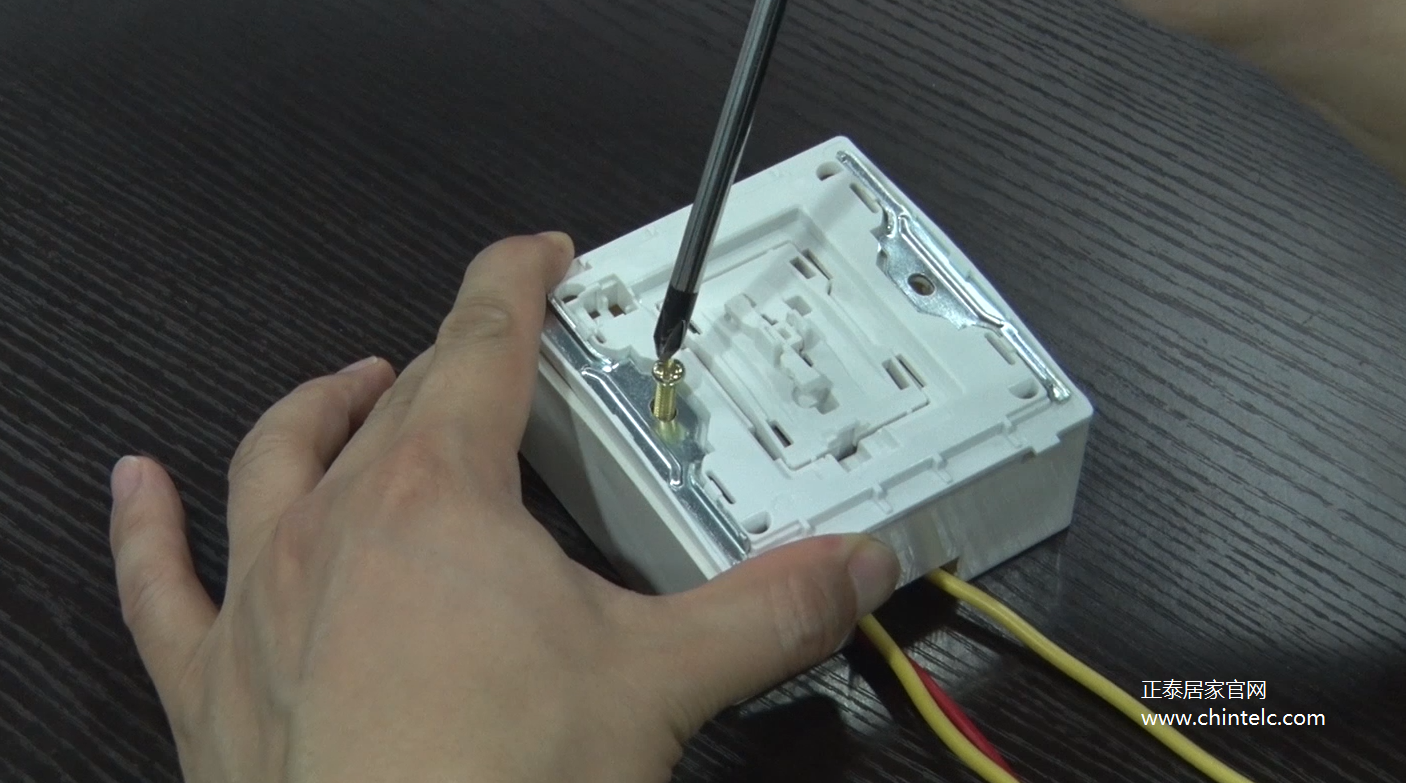

5.使用螺絲刀，用產品包裝內自帶的螺釘將框架固定在開關底盒上。
6.壓蓋面板，扣合如初。一個一開雙控開關接線完成。

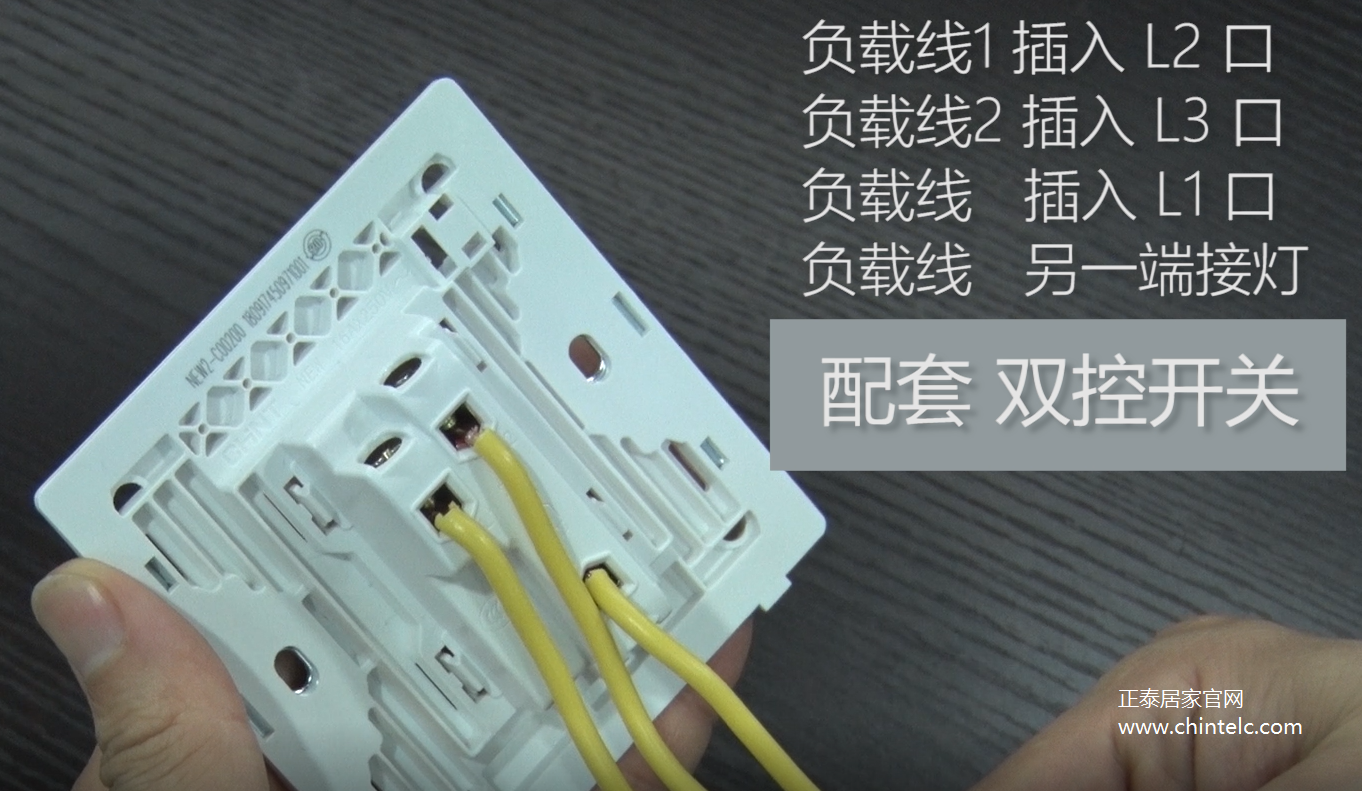

7.針對配套的另一個雙控開關，負載線1插入L2口，負載線2插入L3口。針對另一根負載線，一端插入L1口，另一端連接燈具。

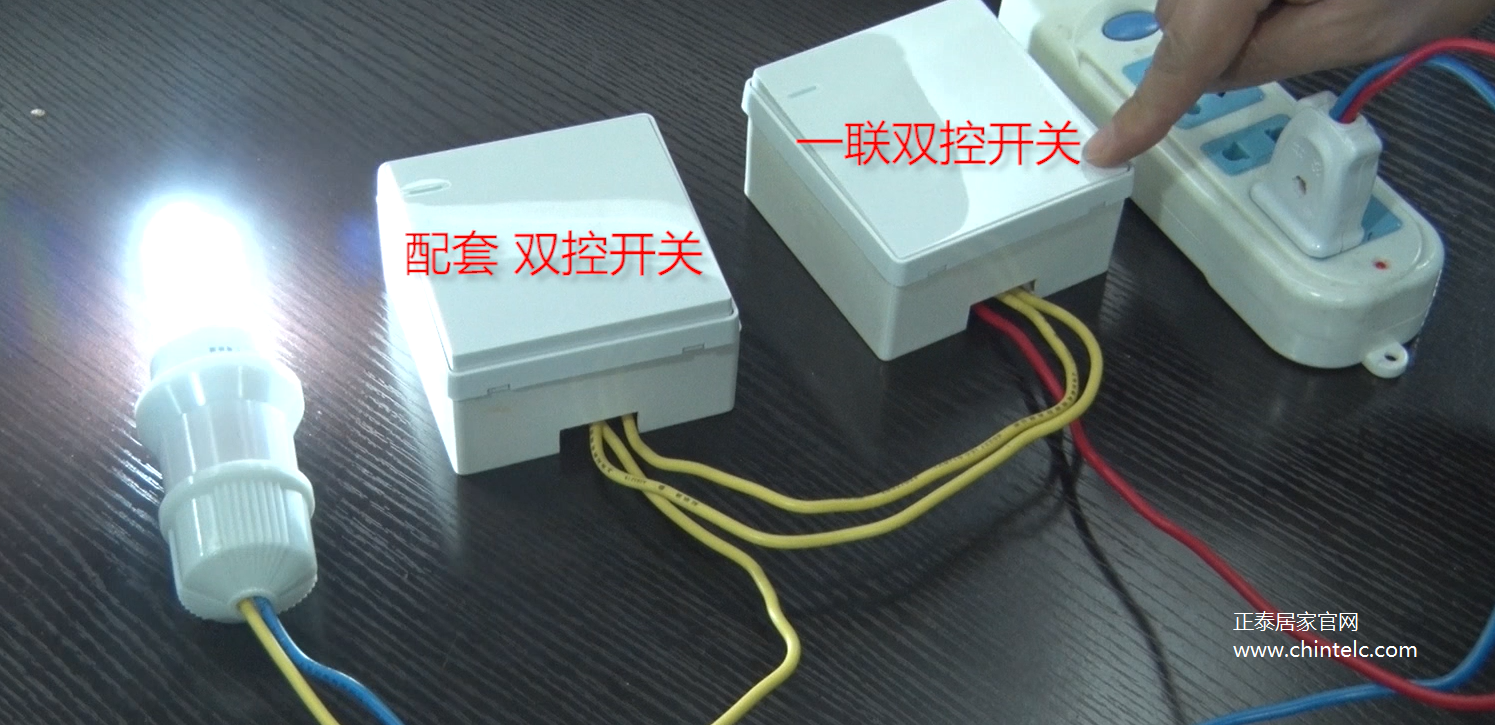

8.安裝完成。
另外還需要注意：雙控開關需配套使用。
關于“一開雙控開關怎么接線？一開雙控開關接線圖示”的內容就演示到這里了。希望能幫助到大家。這里也建議，針對電路相關問題，最好的措施是求助電工，根據實際情況解決問題。
